So gehts los: Ein Klotz Aluminium. Vorherige Bearbeitung: 1x Drehbank mit dem Lenker- und Armaturenprofil Außerdem wurde die Bohrung zur Gasgriffschraube gesetzt. |
 |

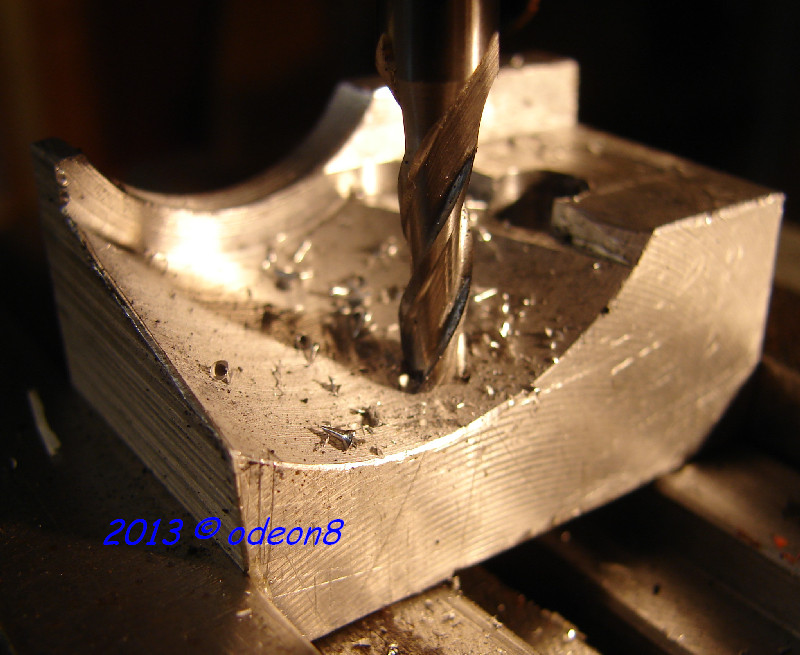

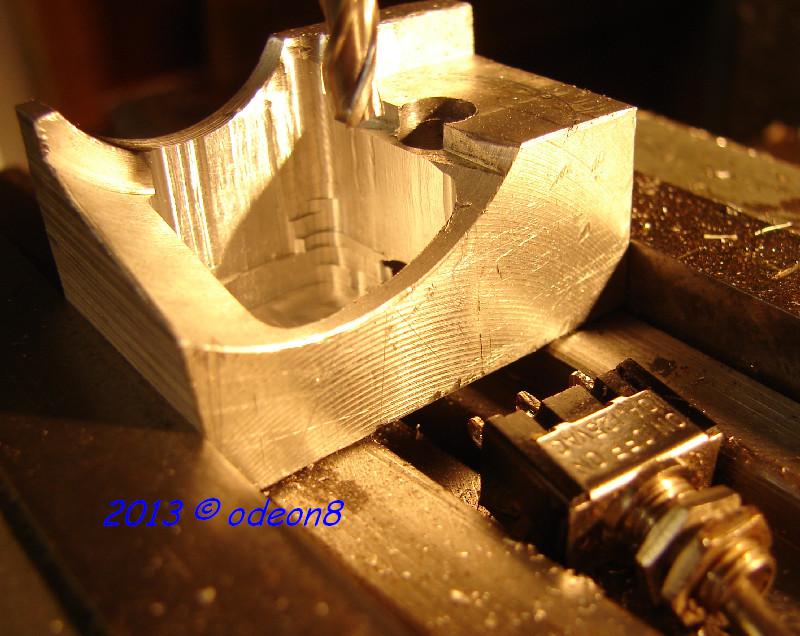

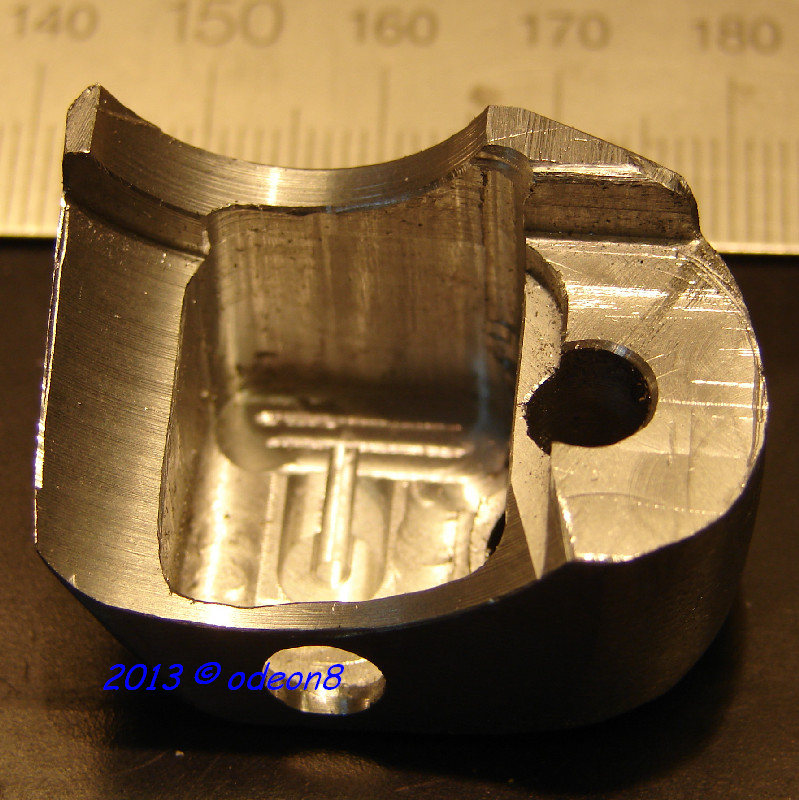

Der Raum für den Schalter wird ausgefräst . |
 |

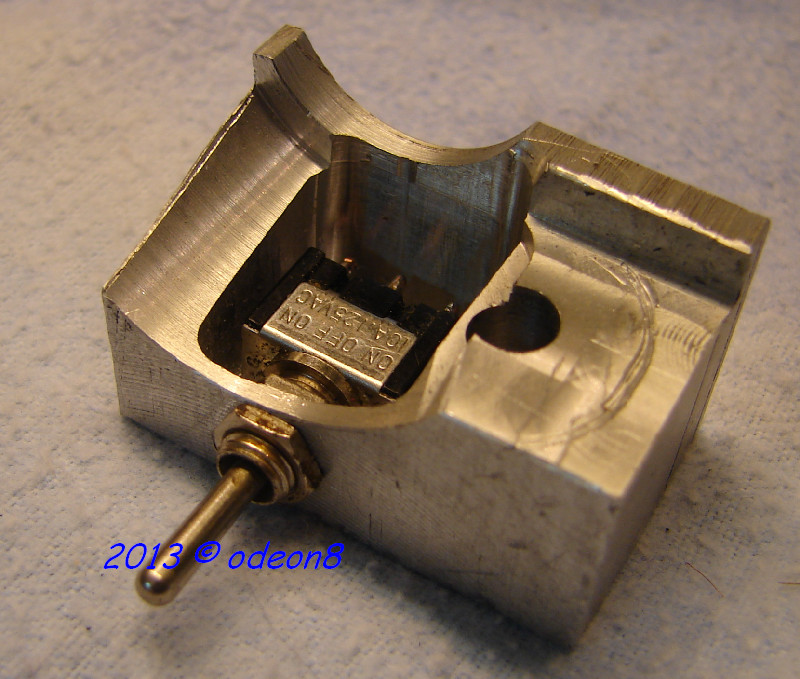

Passt ! |
 |

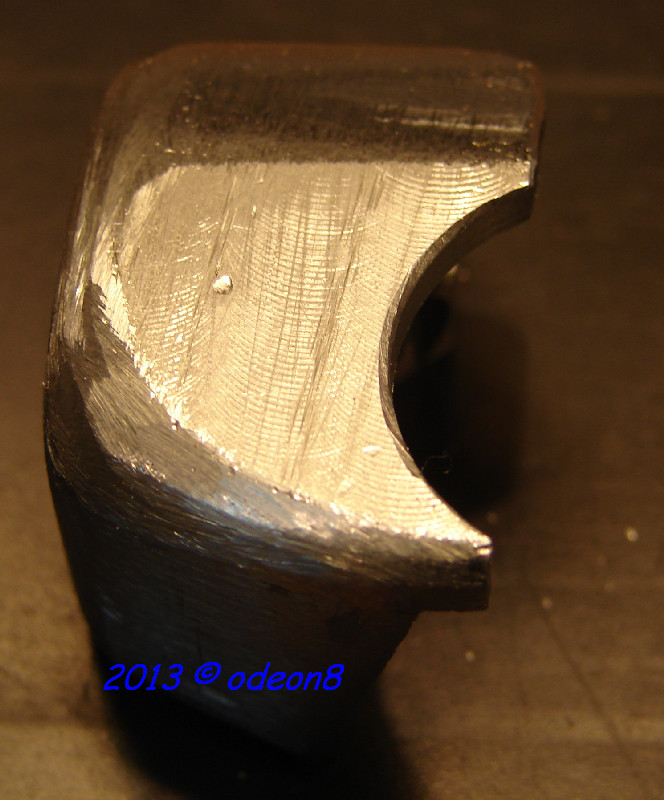

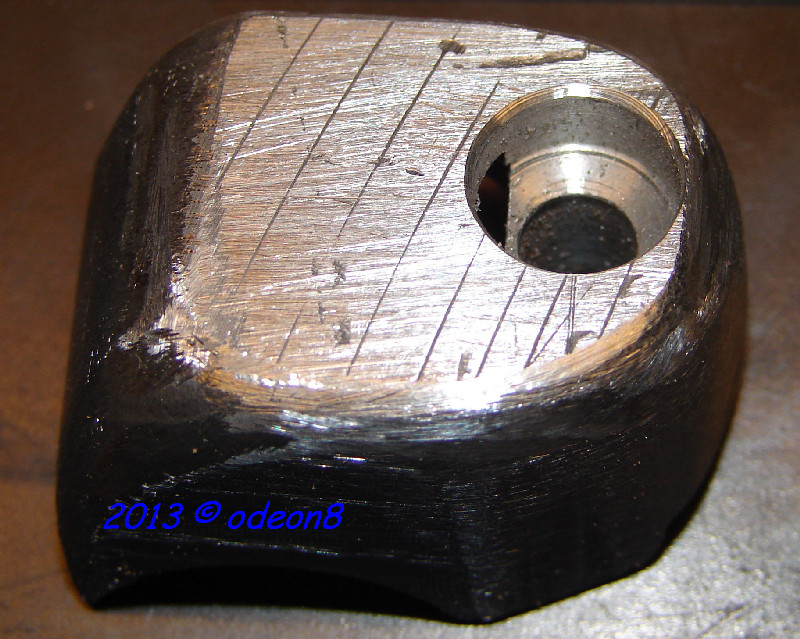

Außen mit der Feile bearbeitet. |
 |

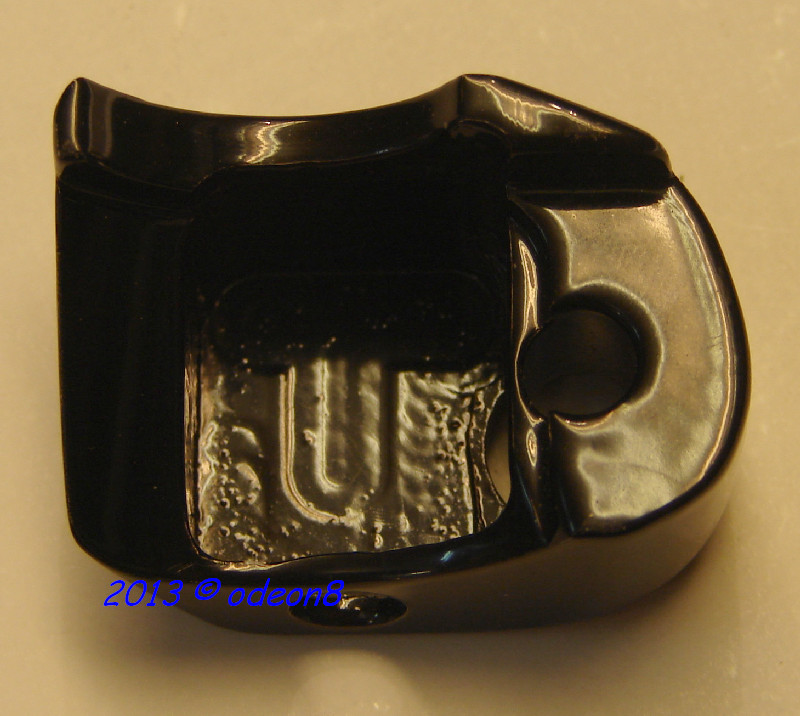

Ansicht von innen. |
 |
Sicht vom Lenker aus. |  |

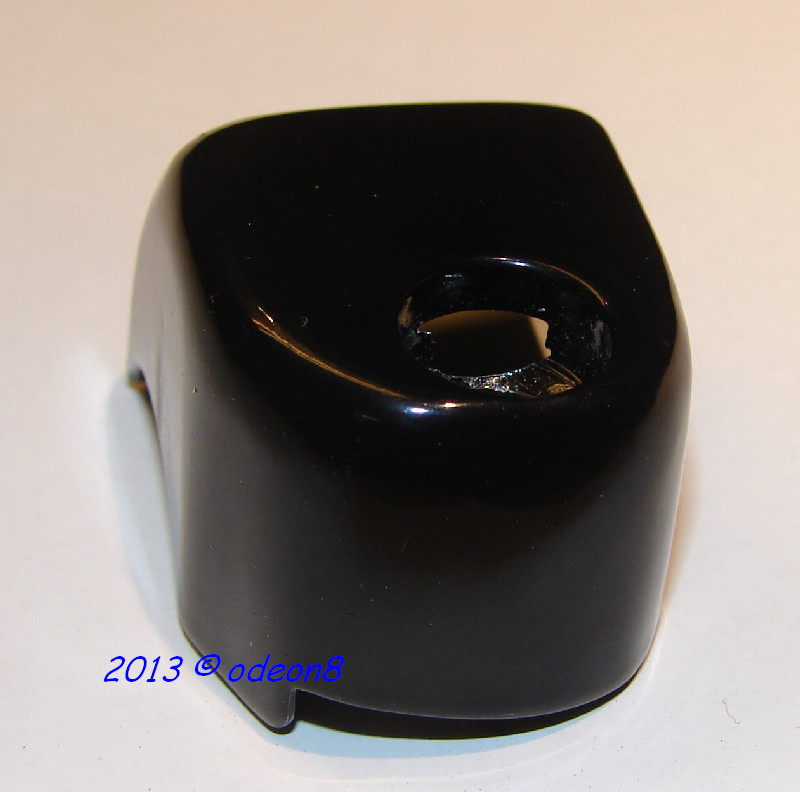

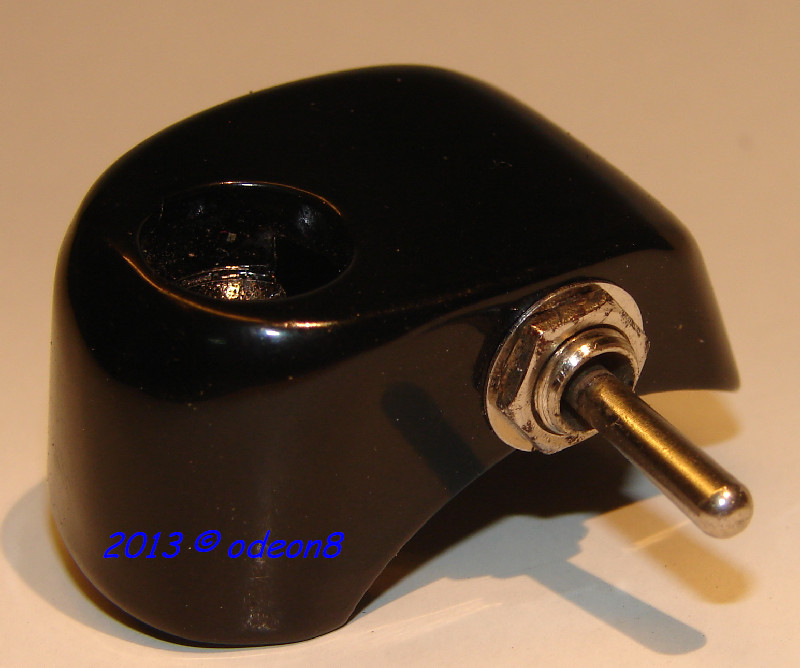

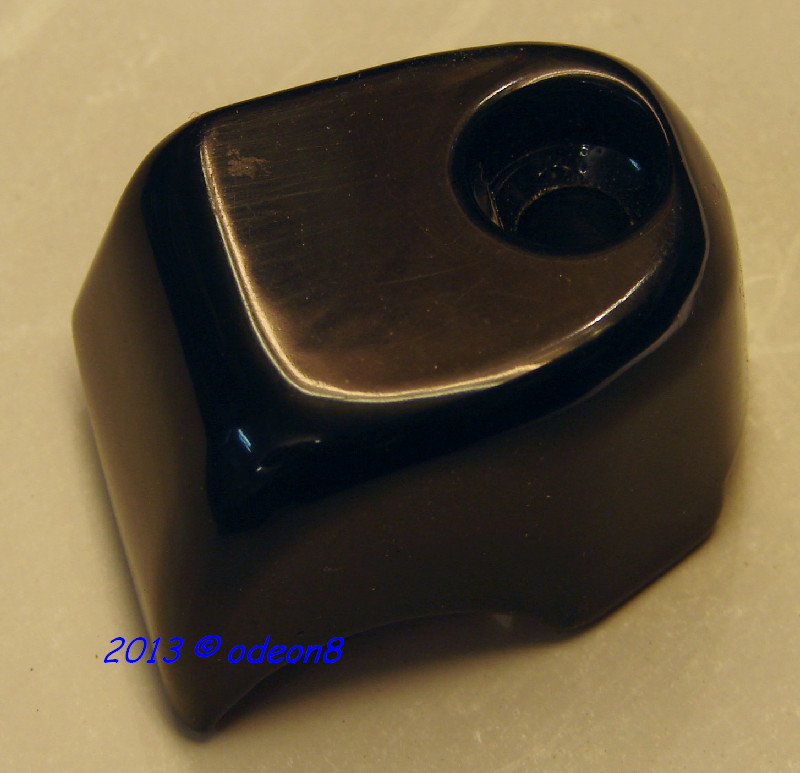

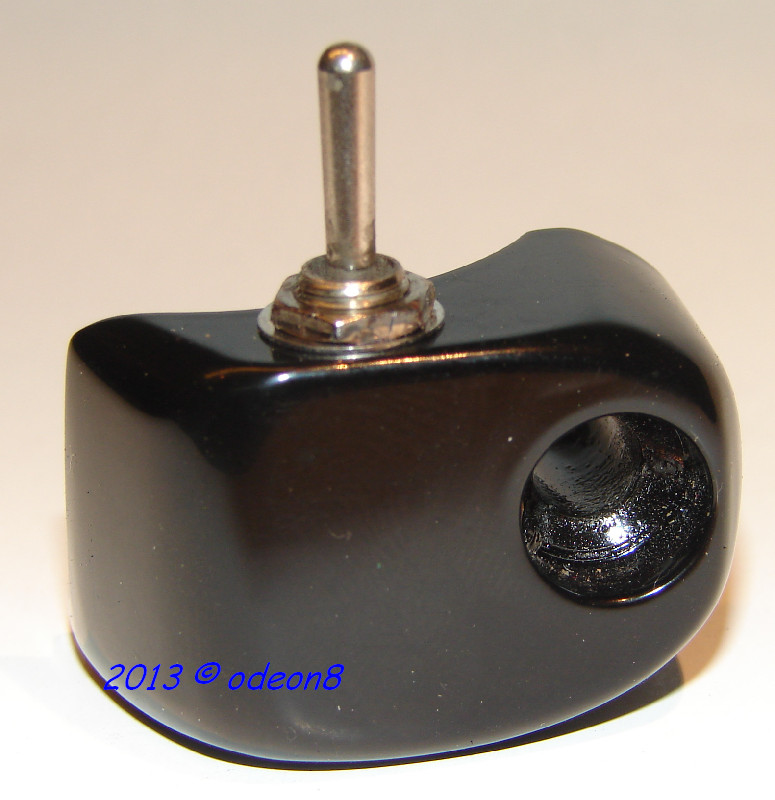

Das Ganze mal pulverbeschichtet. |  |
Ansicht von unten. |  |
Und von rechts. |  |

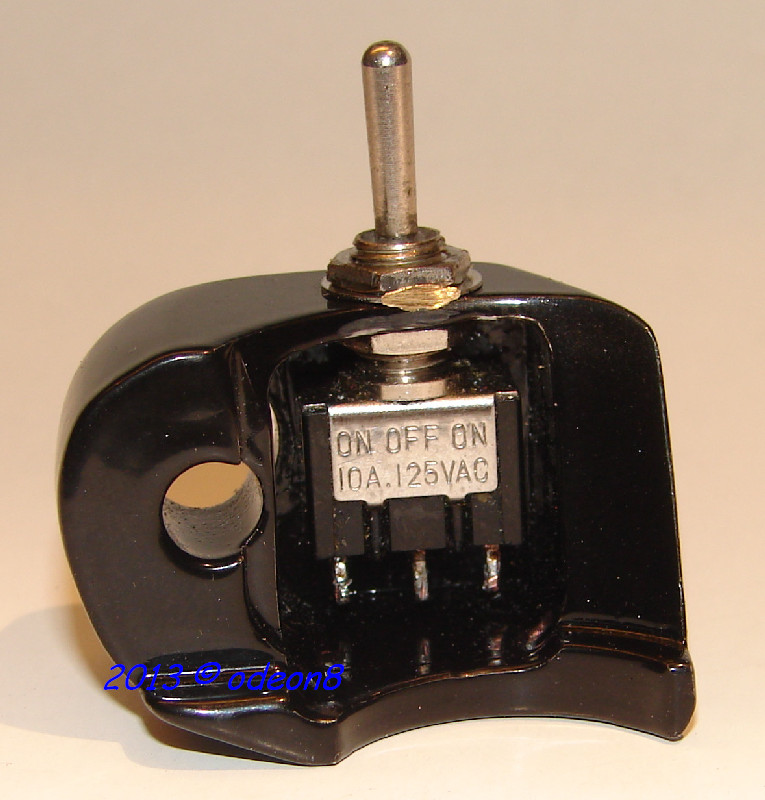

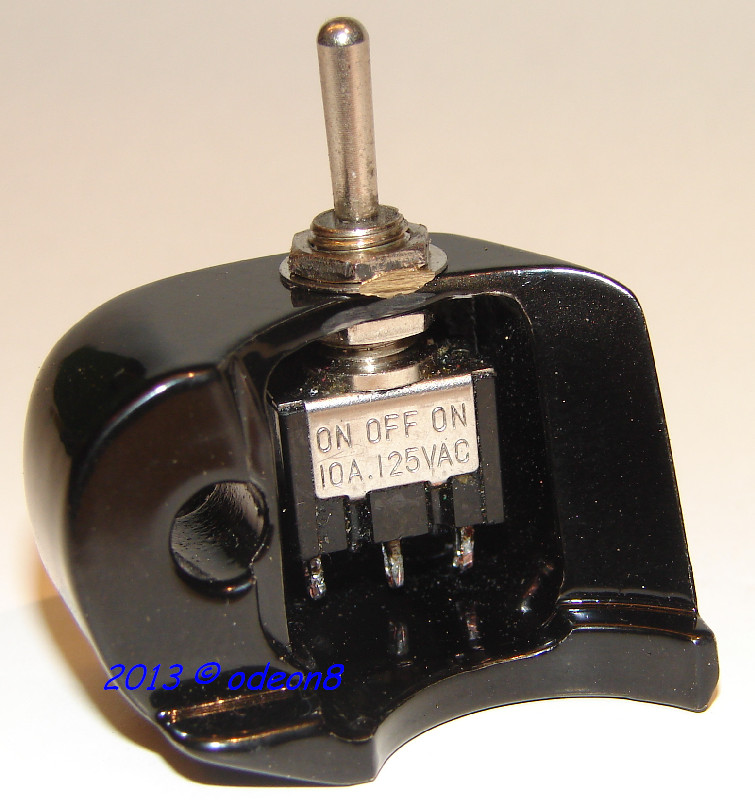

Der Schalter paßt immer noch. |  |
Fertig eingebaut. |  |
Strahlt im pulverisierten Glanz. |  |
Nochmal von unten. |  |

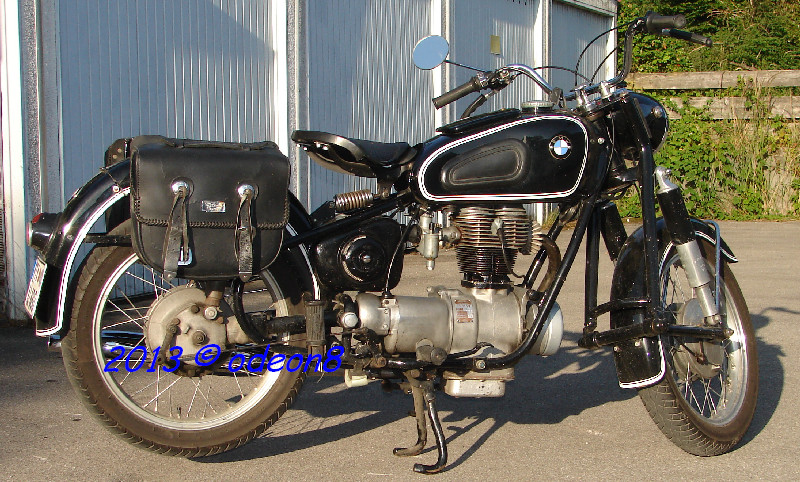

Ausgangszustand ohne Blinkanlage. |  |

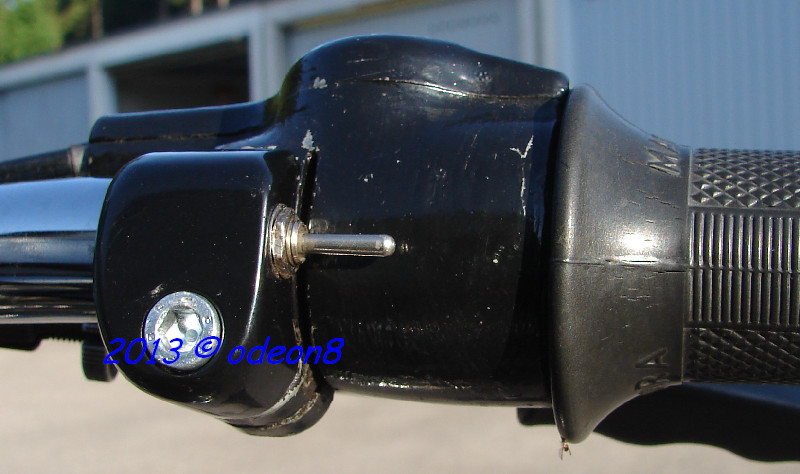

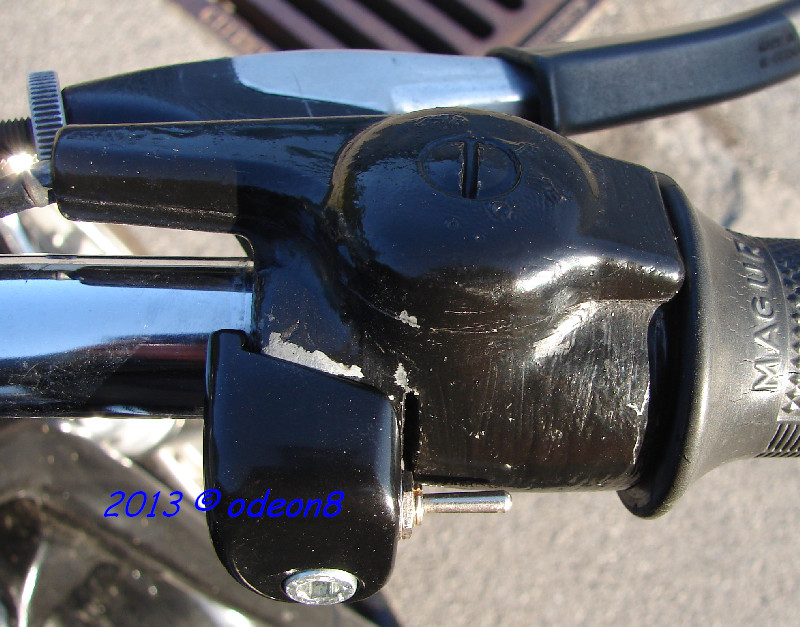

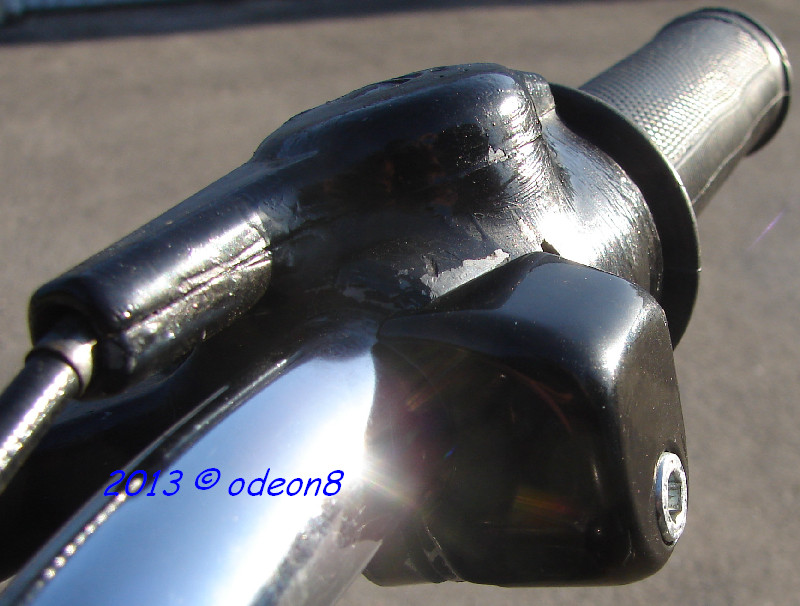

Das neue Gehäuse drangeschraubt. |  |

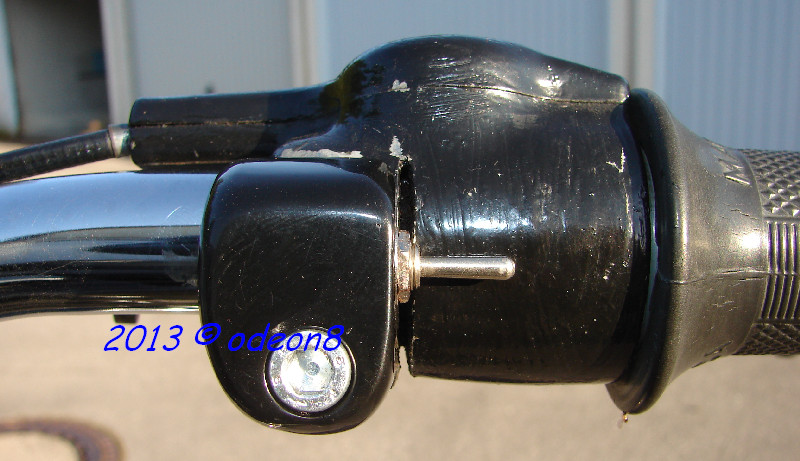

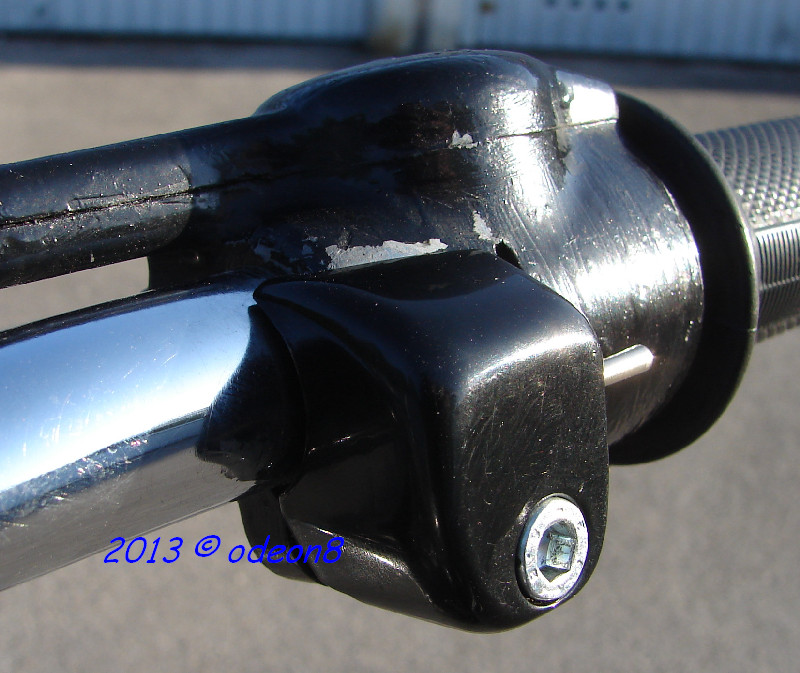

Fällt fast nicht auf. |  |
Auch nicht von oben. |  |
Oder von mehr links gesehen. |  |
Strahlt in der Sonne. |  |

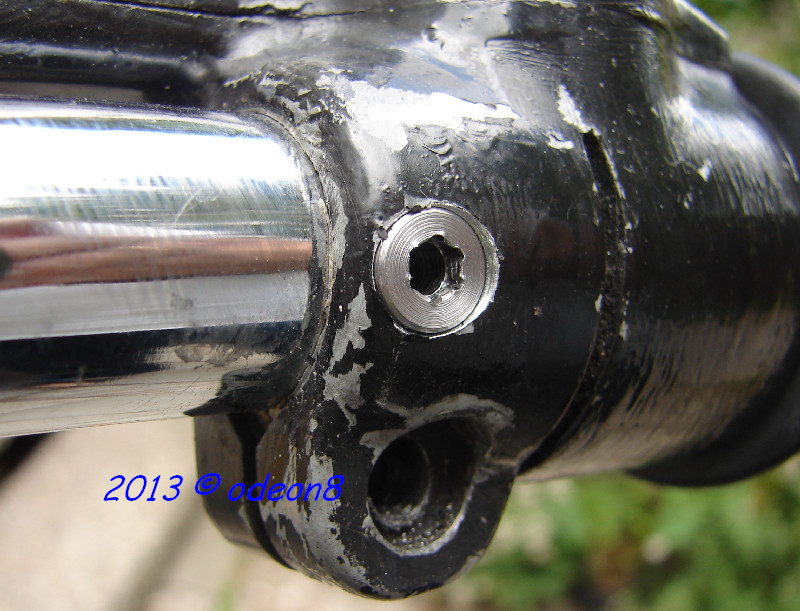

Nochmal zurück: Das Gasgriffgehäuse wird mit einer M6 Bohrung durchgehend mit dem Lenkerrohr formschlüssig verschraubt. |  |
Eine Spezialschraube M6x8 und TORX25 durchbohrt D=3,5mm. |  |

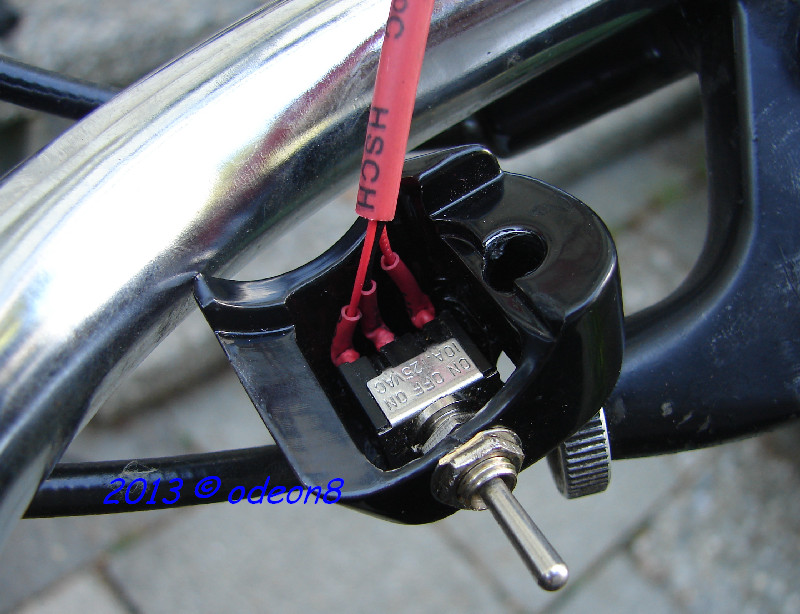

Anschluß der 3 Leitungen. Mitte = vom Blinkrelais kommend, Die beiden äußeren Kabel führen direkt zu den LED Blinkern (+) links und rechts |
 |

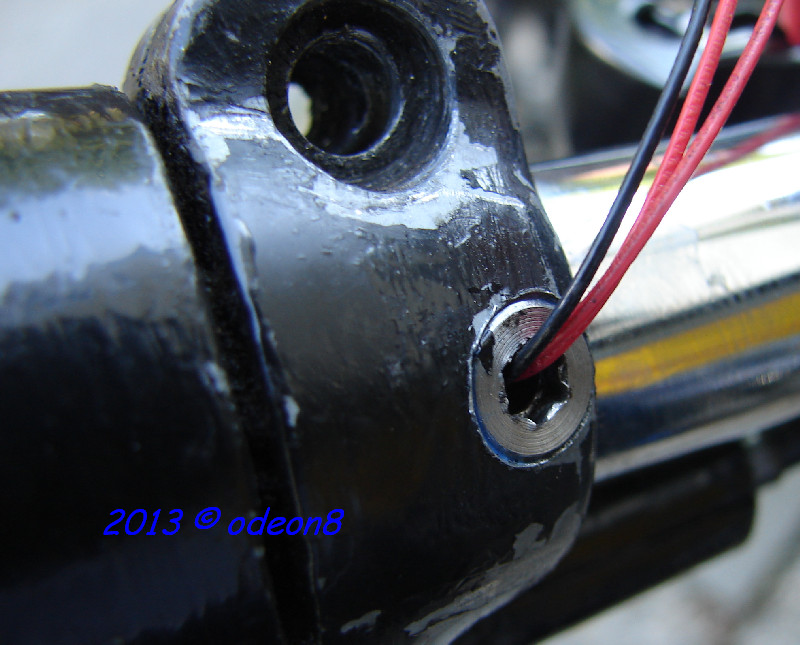

Die 3 Leitungen gehen locker durch die TORX Schraube. Diese Leitungen haben eine abriebfeste Teflonisolierung. |
 |

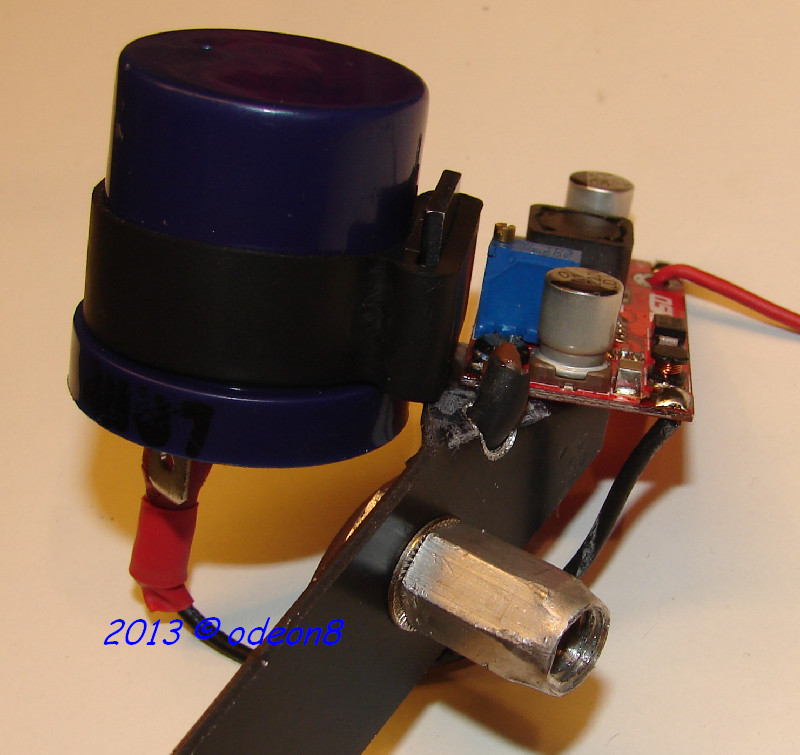

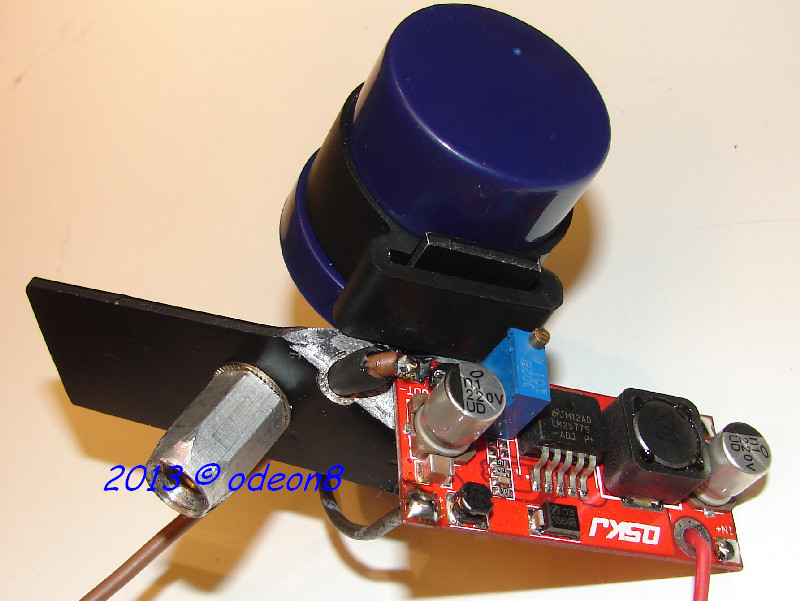

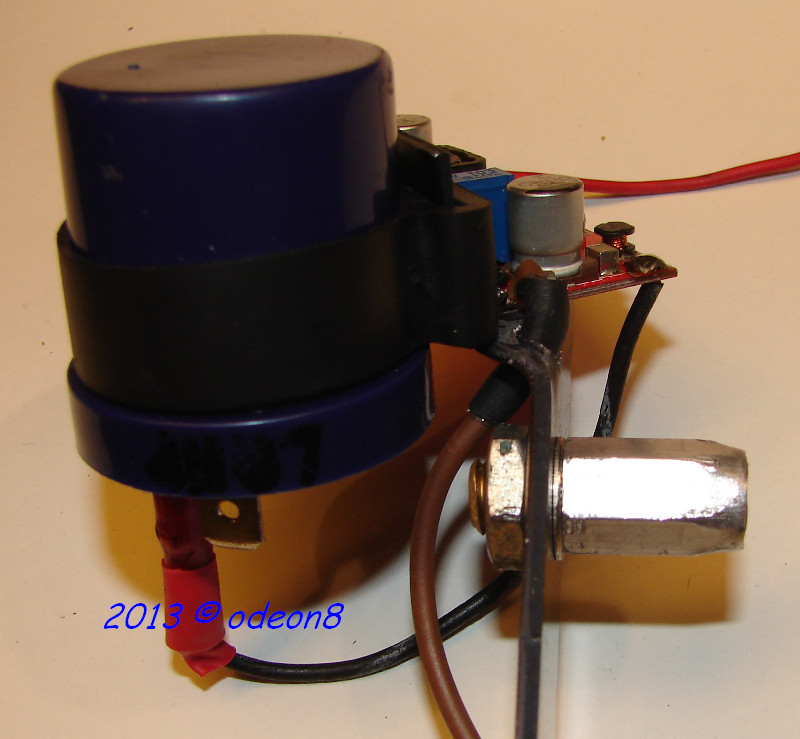

Kombination aus DC/DC Step-Up Wandler und el.Blinkrelais. |  |

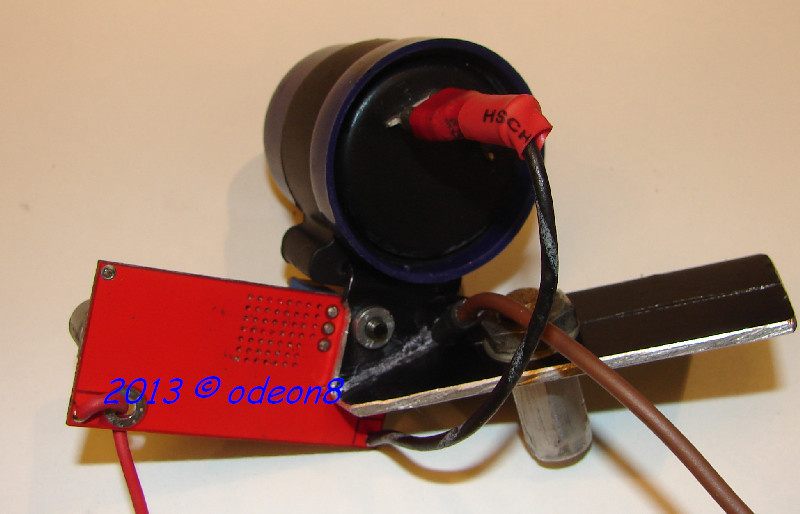

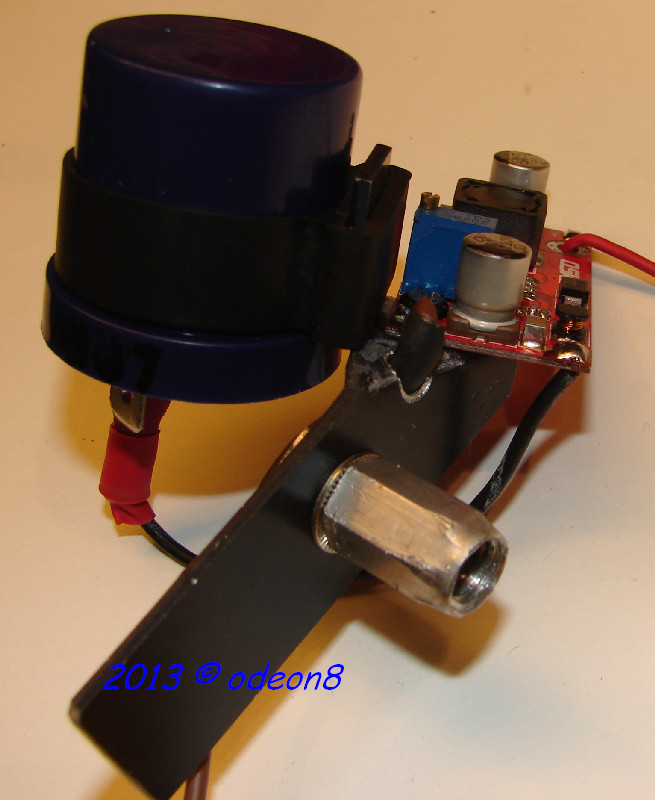

Das Trägerblech wird später in der Lampe befestigt. |  |
M8 Abstandsbolzen aus Alu. |  |

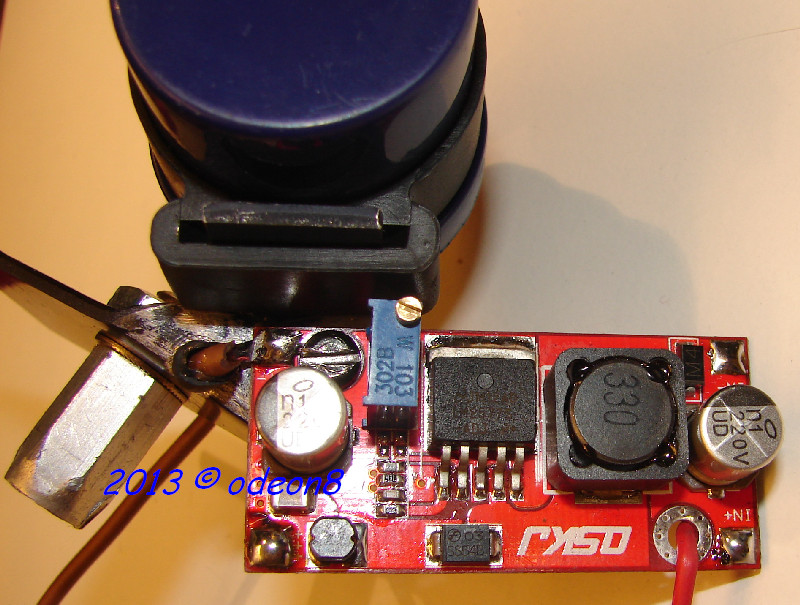

Blick auf die Wandlerelektronik. Die Ausgangsspannung ist auf 13V eingestellt. Das Teil gibts bei eBay für ca. € 5.- incl. Versand. |
 |
Eingangsspannung 4-10V. |  |

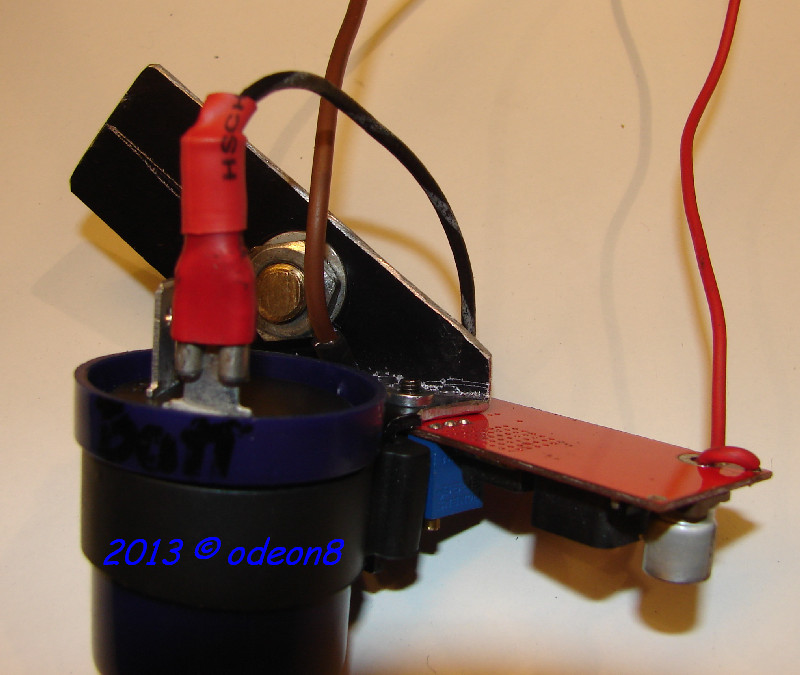

Das Blinkrelais wird mit den 13V versorgt. |  |
Ausgangsseitig gehts dann mit 1 Leitung durch den Lenker zum Blinkschalter. |  |

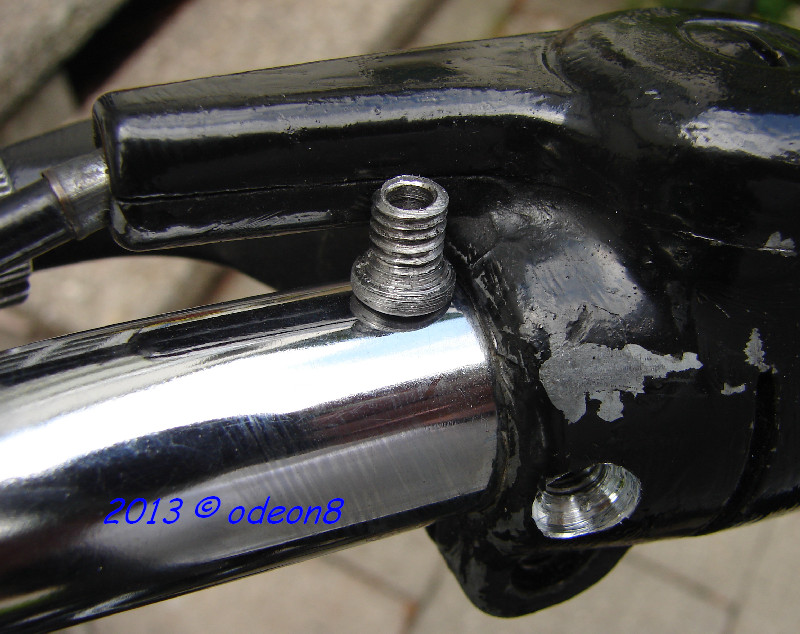

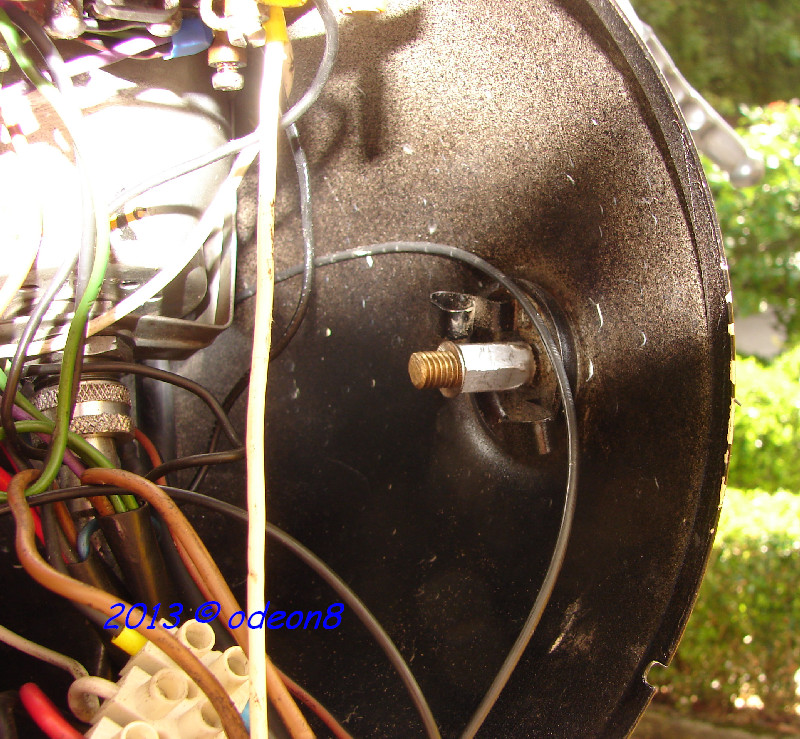

Zunächst wird der Bolzen auf das Restgewinde der Lampenschraube geschraubt. |  |

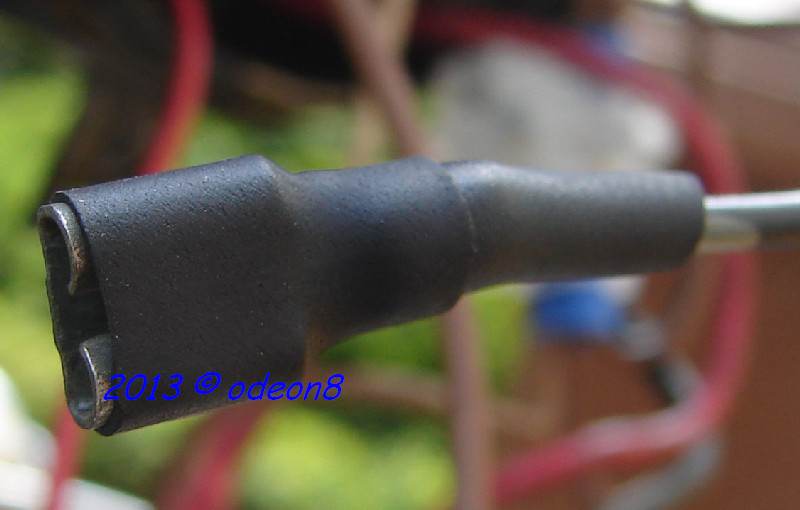

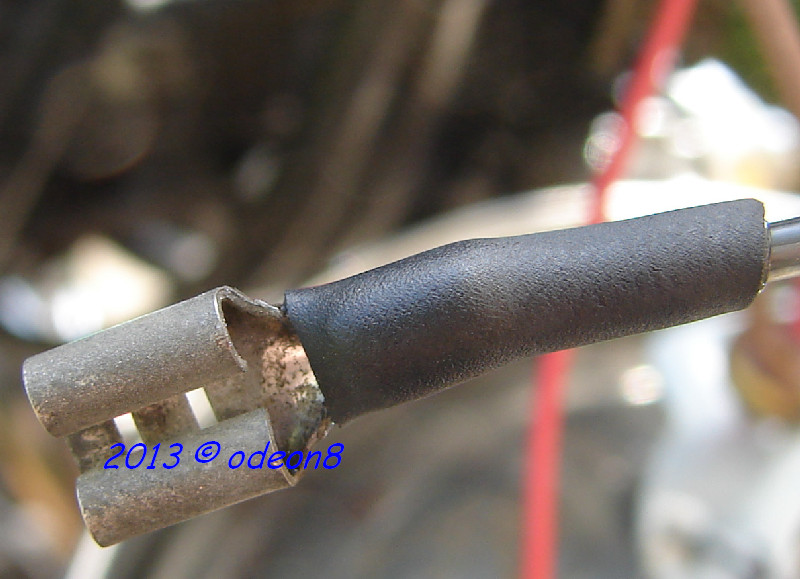

Ich mag diese Schrumpfschläuche mit Innenheißkleber. |  |
Und noch einen 2.Schrumpfschlauch über die Hülse. |  |
Das Blech wude absichtlich etwas länger gelassen - Man weiß ja nie was noch kommt..... |
 |

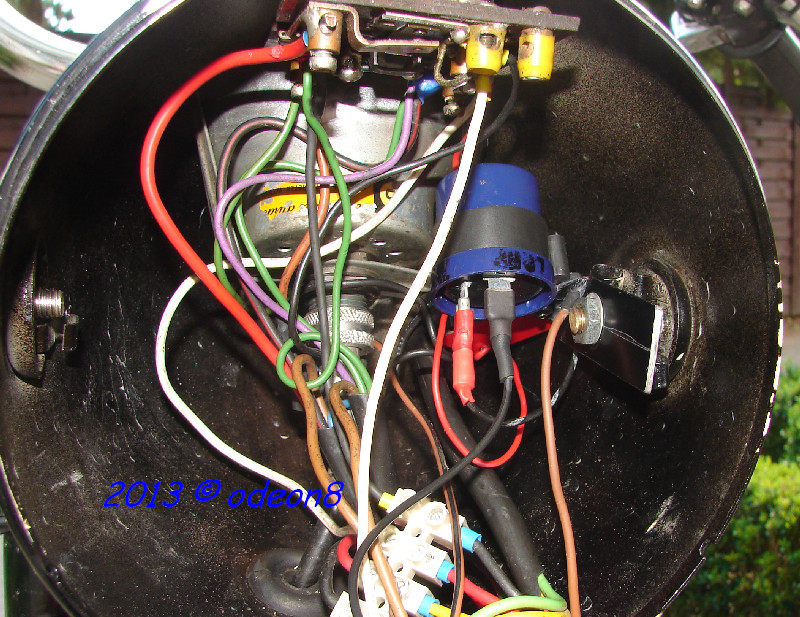

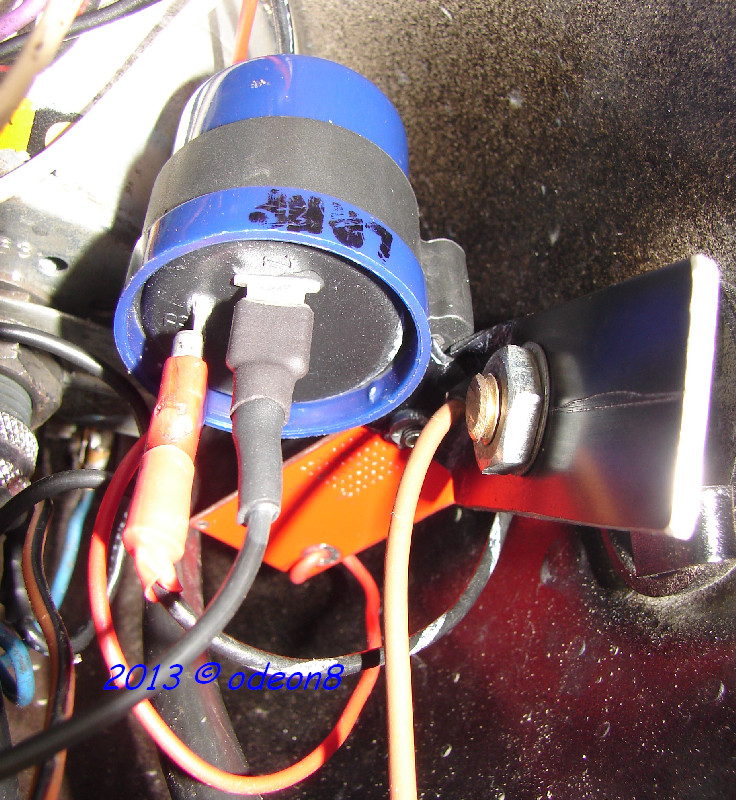

Dieses Relais braucht nur 2 Anschlüsse - dafür glimmen die LED-Blinker ganz leicht im Aus-Zustand. |
 |

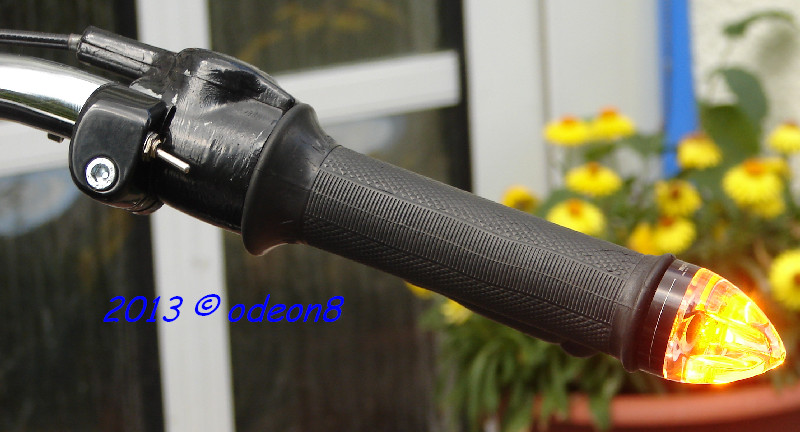

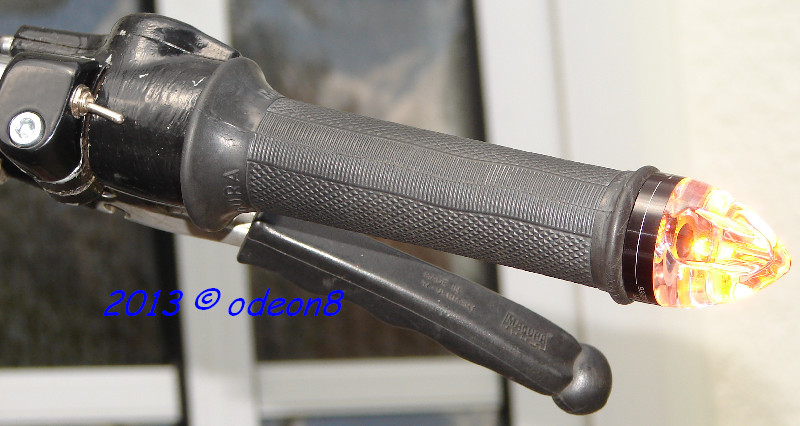

Blinker fertig moniert. "An" aufgenommen bei strahlendem Sonnenschein |
 |

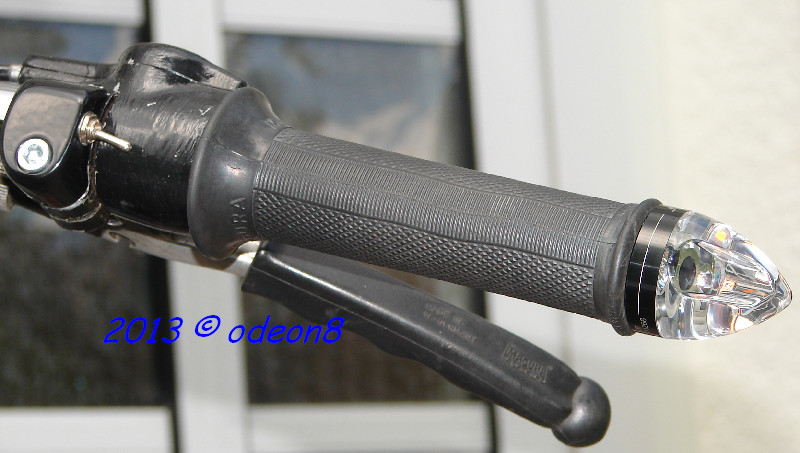

Und "aus". |  |

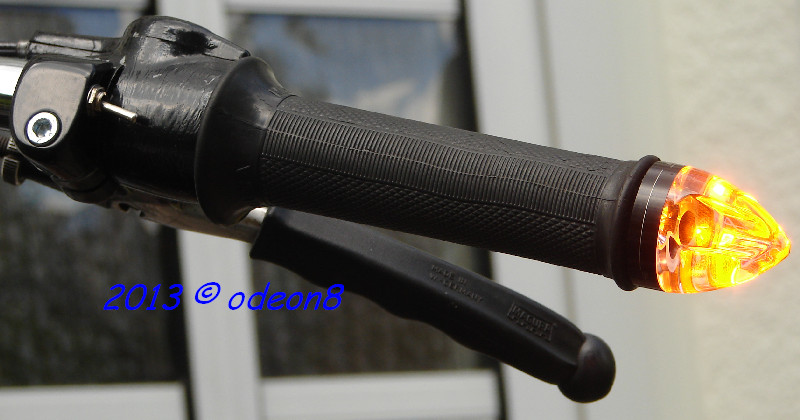

Nochmal "an". |  |
Anderer Standort. |  |

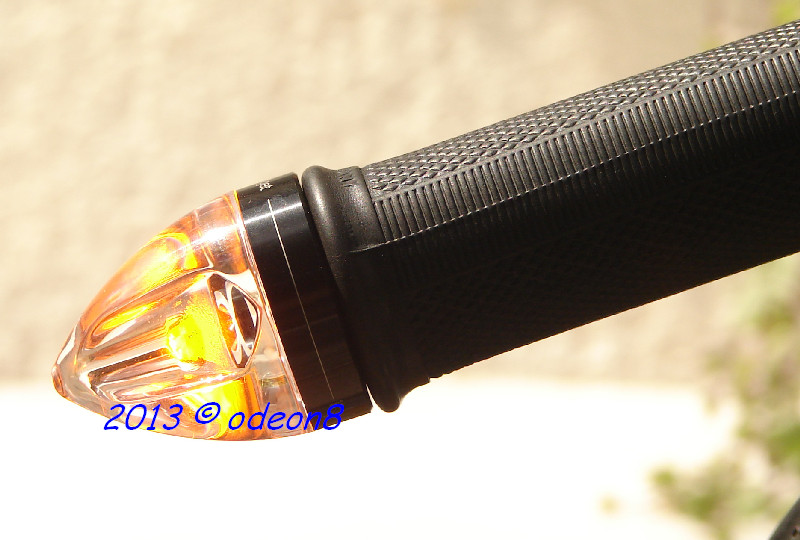

Links an. Die Blinker stammen von Motogadget |
Nachtaufnahmen folgen . . . . 2013-08-18-odeon8 |
